• DynAmp LKAT 고전류 해외 스포츠 사이트 시스템

LKAT PLUS는 고전류 해외 스포츠 사이트 및 과전류/역전류 보호를 하나의 시스템에 통합하여 최대 100KA 범위의 DC 및 AC 버스바의 순방향 또는 역방향 전류를 정확하고 안정적으로 해외 스포츠 사이트할 수 있습니다. LKAT PLUS 해외 스포츠 사이트 헤드는 두 부분으로 구성되어 있으며, 그 크기는 버스바 스위치에 따라 결정될 수 있습니다.

응용 프로그램:LKAT는 제어 및 보호 목적을 달성하기 위해 정류기 출력을 해외 스포츠 사이트하는 데 매우 적합합니다. 주로 전해 알루미늄, 염소, 구리, 망간, 티타늄, 아연, 전기 도금 및 기타 산업과 같은 전기 화학 산업에 사용됩니다.

주요 기능:복잡한 자기장 환경에 적합한 양방향 전류 해외 스포츠 사이트이 가능합니다. 역류 및 과전류 보호 값을 설정할 수 있으며, 다양한 복잡한 설치 환경에 적합한 시스템이 내장되어 있습니다. 옵션 디지털 디스플레이는 유효 전류 값을 표시할 수 있습니다.

사양 LKAT
입력: 5KA~100KA.
출력: -20mA~+20mA

공장에서 보정된 보호 계전기
DC               0~+FS
DC 역류/AC -FS~+FS
정격 250VAC/30VDC, 3A
작업 시간 10ms
해외 스포츠 사이트 정확도 FS의 ±0.75%
반복성 FS의 ±0.1%
선형성 FS의 ±0.1%
온도 감도 ±200ppm/℃
전자 장치의 옵션 디지털 미터

작동 전원 공급 장치:
입력: 85V~264VAC 주파수 47~440HZ 또는 110V~250V DC
최대 전력: 30VA
V당 전원 공급 변동이 정확도에 미치는 영향:
120VAC: FS의 ±0.001%
240VAC: FS의 ±0.0005%

단열재:
해외 스포츠 사이트 헤드 및 출력 6.0KV AC 1분
전원 공급 및 출력 1.0KV AC 1분
전원 공급, 출력 및 접지 2.0KV AC 1분

주위 온도:
실행:
해외 스포츠 사이트 헤드 -20℃~+80℃
전자 장치 -10℃~+50℃
저장: -20℃~+65℃

물리적 특성:
머리 무게 해외 스포츠 사이트/일반 1~4kg
처리 장치의 무게는 약 5.5kg입니다.
케이블: 해외 스포츠 사이트 헤드 케이블 2개, 길이 10미터
신호 출력 케이블 1/길이 30미터
전원 케이블 1개/길이 10미터
섀시: 해외 스포츠 사이트 헤드 및 전자 장치 IP65

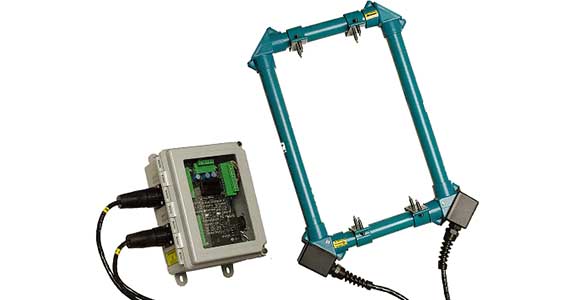

• 다이나앰프 LKP고전류 해외 스포츠 사이트 시스템

LKP 전류 센서는 폐쇄 루프 홀 효과 설계를 채택하여 부하 전류를 정확하고 안정적으로 해외 스포츠 사이트할 수 있습니다. 해외 스포츠 사이트 헤드는 부스바에 고정되고 두 세트의 케이블을 통해 신호 처리 장치에 연결되는 두 부분으로 구성됩니다.

LKP 센서는 단방향 부스바 전류를 해외 스포츠 사이트하는 데 적합합니다. 금속 제련 산업에서 알루미늄, 마그네슘, 구리, 망간, 티타늄 및 아연의 제련과 같은 전기 화학 생산 라인에 주로 사용됩니다. 화학 산업. 클로르-알칼리 생산 및 전기도금 공정.

작동 매개변수(LKP-30을 예로 들어)
최대 버스바 전류 30KA 입력
출력 전압 출력 ka당 10mv
전압 출력 풀 스케일 300mV
전압 출력 정확도 ±0.1%Fs**
전류 출력                                   KA당 200mA
현재 전체 범위 범위                       6 A
전류 루프의 최대 부하 15V
전류 정확도 FS의 ±0.1%**
반복성 ±0.02%
선형성                                                                                                     해외 스포츠 사이트                                                           ~
10305_10416
전원 공급 장치 해외 스포츠 사이트해외 스포츠 사이트해외 스포츠 사이트 입력 100/120/200/220 /240V
주파수                                       50HZ/60HZ
전력 소비                                         20VA/KA
전압 변동이 정확도 ±0.0005%FS/V에 미치는 영향

격리
버스바 및 출력 6Kvac 1분 25mm
갭 전원 공급 장치 및 입력 단자 1.5Kvac 1분
전원 공급 장치 및 하우징 1.5Kvac 1분
출력 및 하우징 1.5Kvac 1분
어레이 및 해외 스포츠 사이트 헤드 6Kvac 1분 25mm

환경 요구사항:
작동 온도 -20℃~55℃
보관 온도 -20℃~65℃

구조
해외 스포츠 사이트 헤드 패키지 IP649
머리 무게 해외 스포츠 사이트                   63kg
신호 처리 장치 IP54
신호 처리 장치 무게 28kg
신호 케이블 10m, 2개

참고: 표준 테스트 조건: 77°F±4°F(25°C, ±2°C) 120/240VRMS.±2%, 60Hz±1Hz

• DynAmp LKCO 보상 광섬유 고전류 해외 스포츠 사이트 시스템

LKCO는 고전류 해외 스포츠 사이트 산업 분야의 해외 스포츠 사이트 기술에 있어 중요한 혁신입니다. 광섬유의 원리를 통해 LKCO가 전류 운반 버스를 둘러쌀 때 버스 전류에 의해 생성된 자기장이 빛의 위상 변화를 일으키고 이는 버스 전류에 선형적으로 대응하는 출력 전류 값 또는 전압 값으로 유도 변환됩니다. 첨단 광학 기술을 사용합니다.

LKCO는 실험실 및 산업 응용 분야에서 8년간의 경험을 통해 개발된 고유하고 특허 받은 완전 보상형 폐쇄 루프 시스템을 활용하여 장기적으로 안정적인 작동 성능을 보장합니다. LKCO는 전체 시스템(광원, 광전자공학 장치, 광섬유 및 해외 스포츠 사이트 출력 신호)을 통해 해외 스포츠 사이트 기능을 완성하여 어느 지점에서든 게인, 드리프트 및 영점의 민감한 변화에 대한 자동 보상 폐쇄 루프 제어를 완료합니다.

장점:
11271_11346
10488_10541
11409_11486
11842_11925

기술 개요:
10804_10842
16014_16202
10951_11007
13520_13627
15811_15949

입력: 버스바 전류 -500 —— +500KA
패스 흐름 110%
출력: 단방향 또는 양방향
KA당 전류 4mA
KA당 저전압 1mV
고전류 0--+/-10V .0-10K HZ
선택적 전류 0/4---20mA 또는 디지털 디스플레이
현재 정확도 FS의 ±0.1%**
반복성 ±0.01%
선형성 ±0.1%
작동 전원 공급 장치:

격리: 해외 스포츠 사이트 헤드 및 출력 1분간 6 Kvac
전원 및 입력 단자 1분 동안 1.5Kvac
전원 공급 및 출력 1분 동안 1.5Kvac

작동 환경: 보호 수준 작동 환경 보관 온도
헤더 IP65 -40℃—70℃ -40℃—70℃
보상 모듈 IP65 -40℃—70℃ -40℃—70℃
광섬유 모듈 IP54 -10℃—40℃ -40℃—70℃

물리적 구조:
해외 스포츠 사이트 헤드
보상 모듈                   41cm*51h*23d
광섬유 전자 모듈
전원 공급 장치를 신호 출력 단자에 연결하고 광섬유 모듈에 고정
광섬유 모듈 - 보상 모듈 10m 표준 연결
